Generalidades del ELECTROCADIOGRAMA, todo lo que debes saber

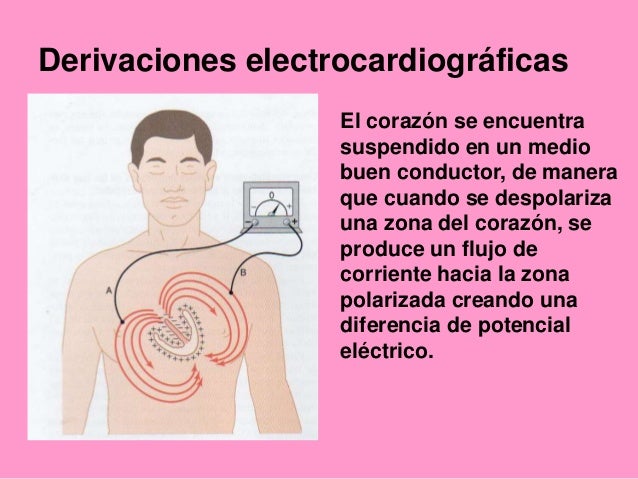

El corazon se encuentra suspendido en un medio buen conductor, de manera que cuando se despolariza una zona del corazon, se produce un flujo de corriente hacia la zona polarizada creando una diferencia de potencial eléctrico.

1. Excitacion ritmica del corazon, sistema excito-conductor del corazon
2.Generalidades del ECG, sus caracteristicas, ondas de despolarizacion, y repolarizacion

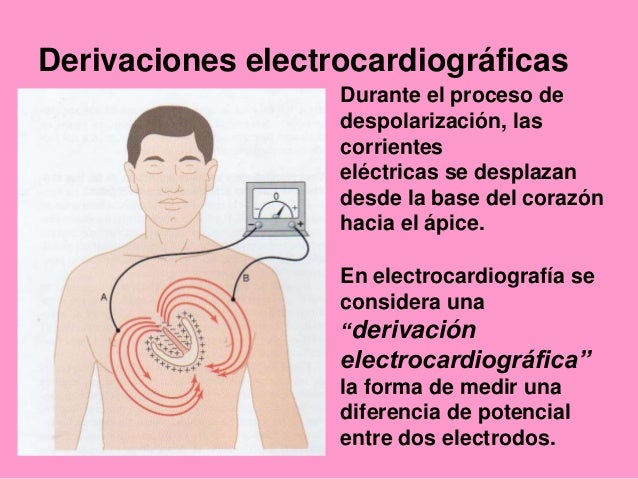

3.Derivaciones electrocardiográficas

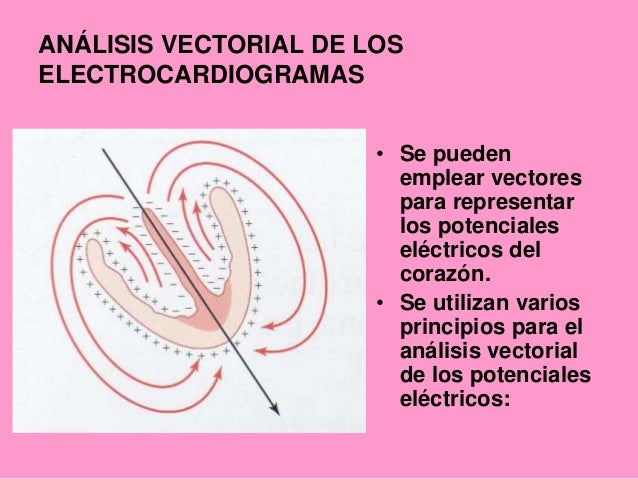

4.Eje electrico del corazon
5.Crecimiento de cavidades
6. Alteraciones del Ritmo Cardiaco

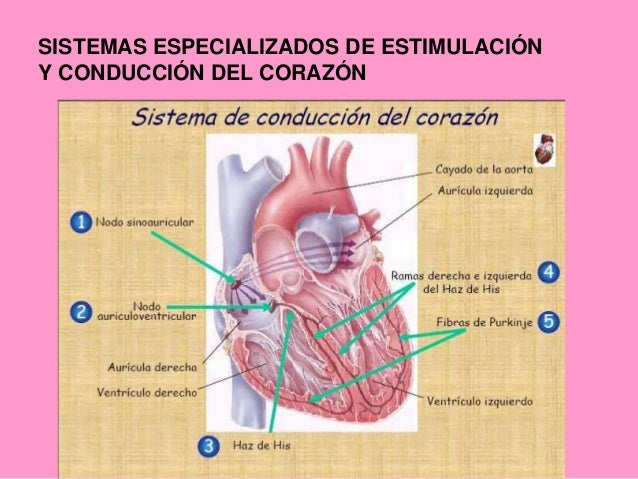

Acerca del sistema de conducción... A travez de 5 estructuras.
1 Nodo sinoauricular. abreviado(NODO SA)
2 Nodo auriculoventricular(AV)
3 Haz de His
4 Fibras de Purkinje
5 Ramas de derecha e Izquiera del Haz de His

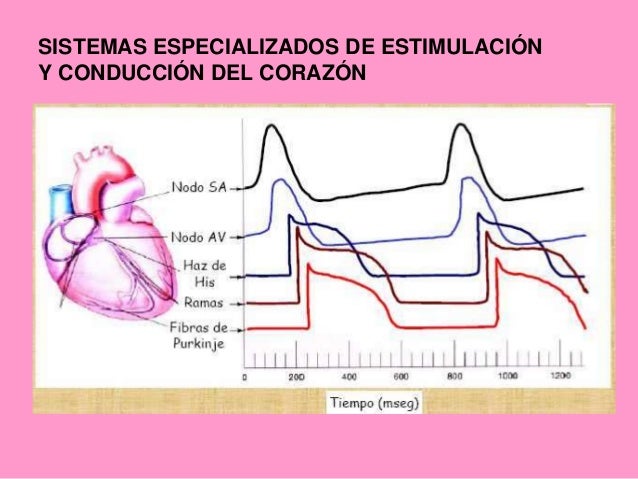

Frecuencias intrinsecas de descarrga automatica
*Veces/Min
*Nodulo Sinusual 70-80
*Nódulo A-V 40-60
*Fibras de Purkinje 15-40

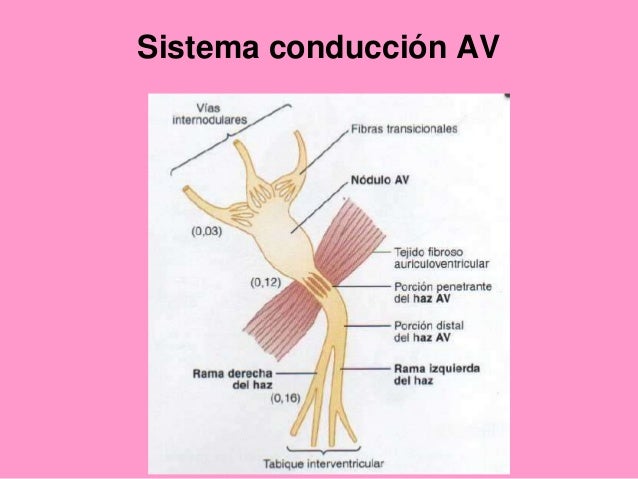

Sistema de Conduccion AV

estan las vías internodulares
fibras transiscionales
tabique interventricular
rama izquierda, rama derecha del haz
tejido fibroso auriculoventricular
nodulo AV

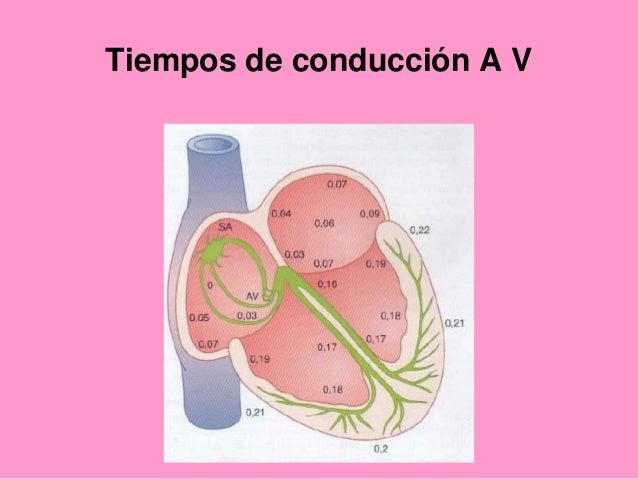

Tiempos de Conducción AV

• aurículas: 1-2 m/s.
• nodo AV: 0.02-0.05 m/s.
• sistema His-Purkinje: 1.5-3.5 m/s.
• ventrículos: 0.4 m/s.

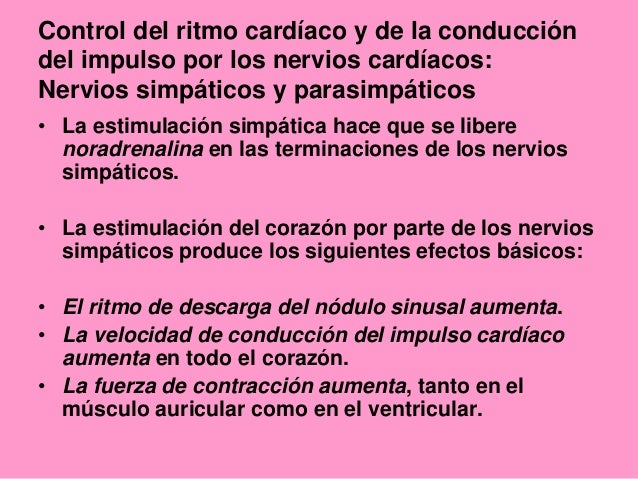

 Control de ritmo cardíaco y de la conducción del impulo por los nervios cardíacos:
nervios simpáticos y parasimpático
*La estimulacion simpática hace que se libere noradrenalina en las terminaciones de los nervios simpaticos
*La estimulacion del corazon por parte de los nervios simpáticos produce los siguientes efectos básicos
+El ritmo de descarga del nódulo sinusual aumenta
+La velocidad de conducción del impulso cardiaco aumenta en todo el corazon
+La fuerza de contracción aumenta, tanto en el musculo auricular como en el ventricular

Conceptos preliminares de electrocardiografía

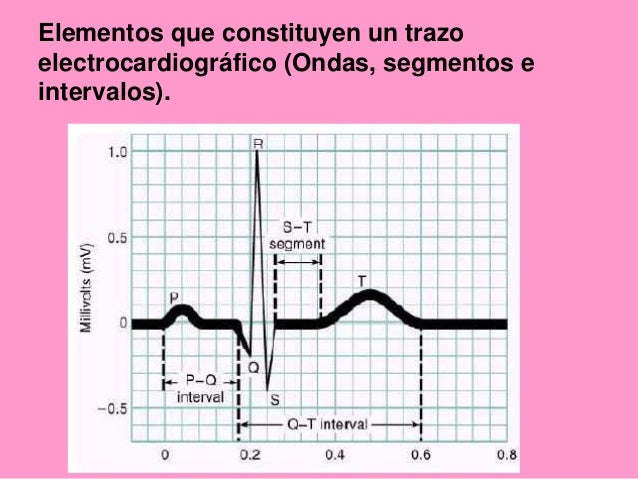

Elementos que constituyen un traz electrocardiográfico (Ondas, segmentos, e intervalos).
+Principios básicos para la obtención de un electrcardiograma

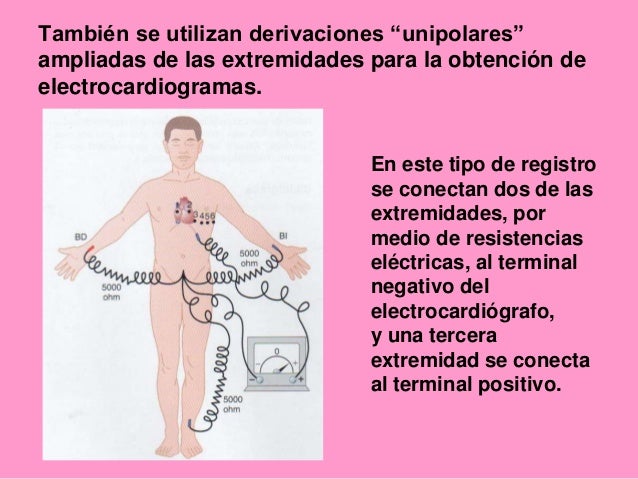

+Derivaciones cardiacas
+Caracteristicas de las ondas, complejos y segmentos

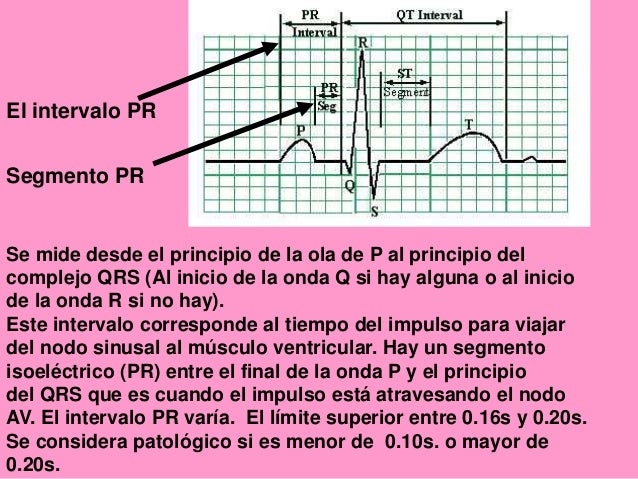

+Interpretación de un trazo electrocardiográfico normal

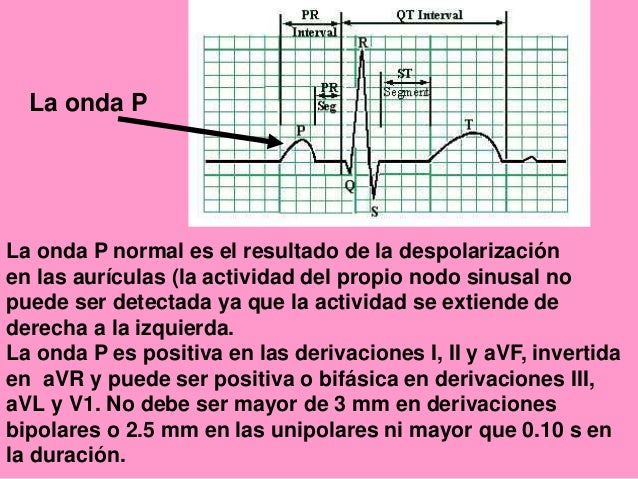

P:

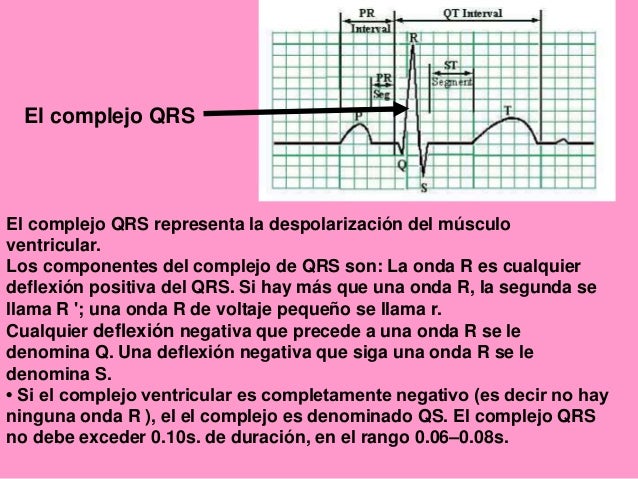

QRS:

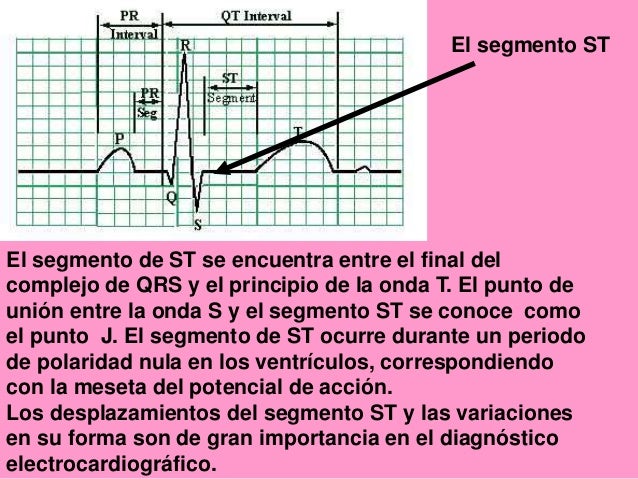

S-T, SEGMENTO:

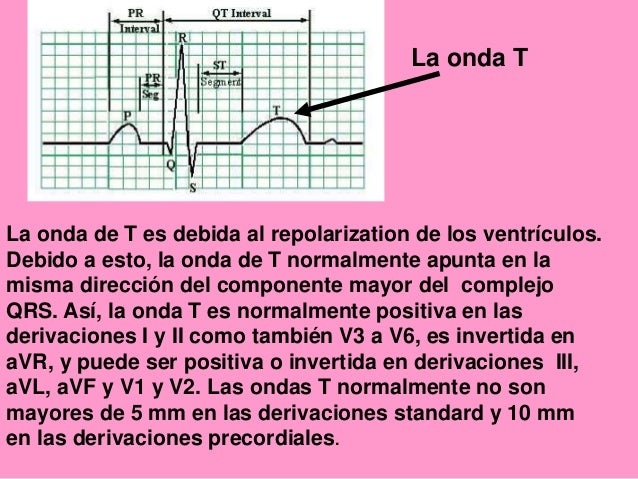

T: repolarización de los ventrículos

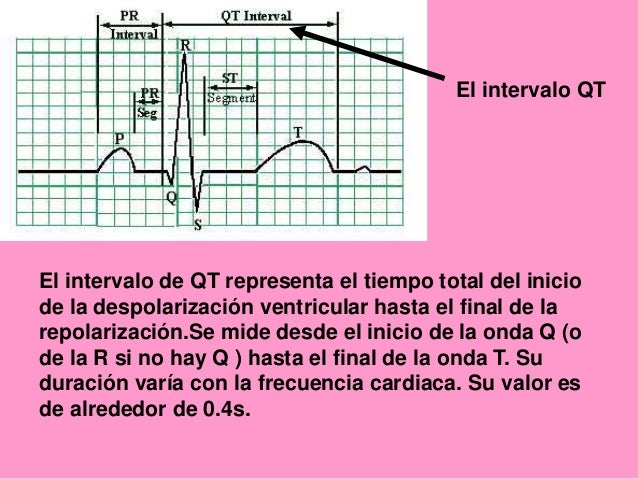

Q-T, INTERVALO:

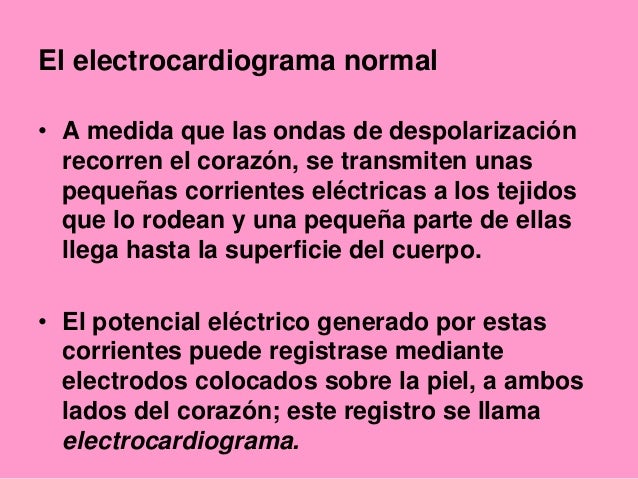

 EL ELECTROCARDIOGRAMA NORMAL
A) A medida que las ondas de despolarizacion recorren el corazon, se transmiten unas pequeñas corrientes electricas a los tejidos que lo rodean y una pequeña parte de ellas llega hasta la superficie del cuerpo
B) El potencial electrico generado por estas corrientes puede registrase mediante electrodos colocados sobre la piel, a ambos lados del corazon; este registro se llama electrocardiograma.

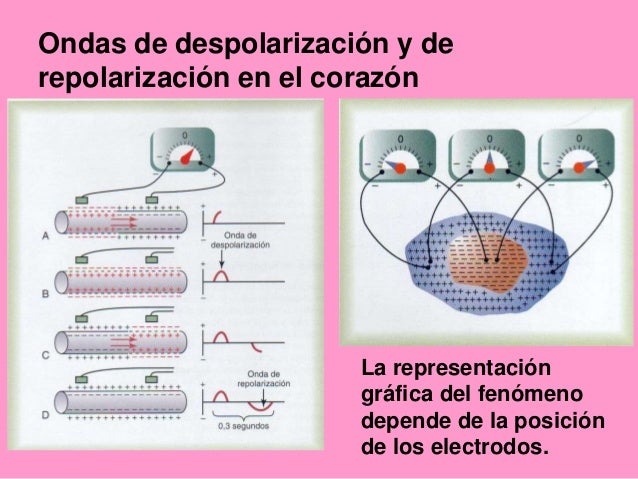

Ondas de despolarizacion y de repolarizacion en el coazon



La representación gráfica del fenómeno depende de la posición de los electrodos.

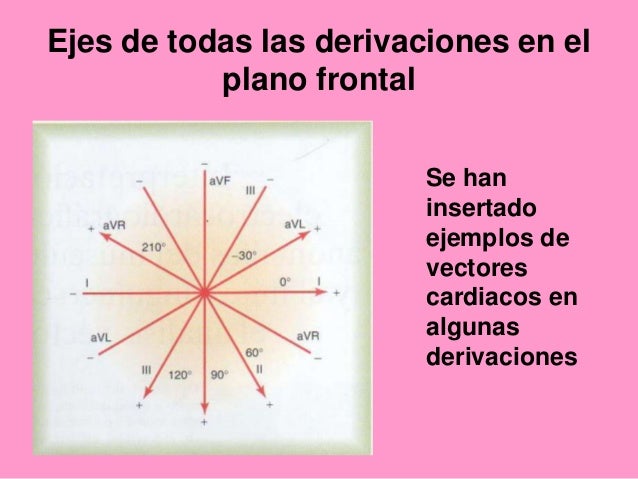

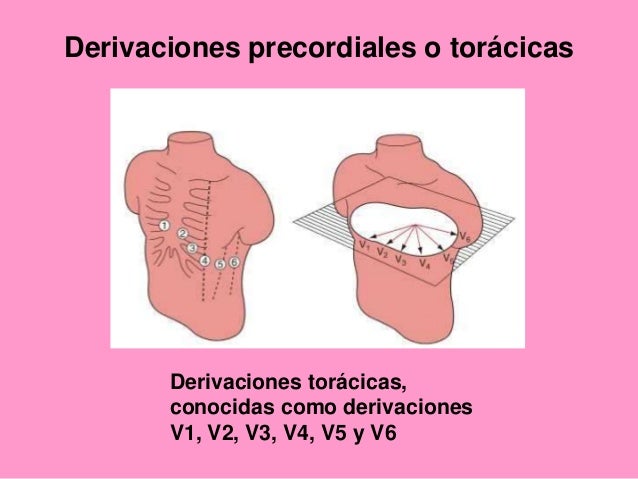

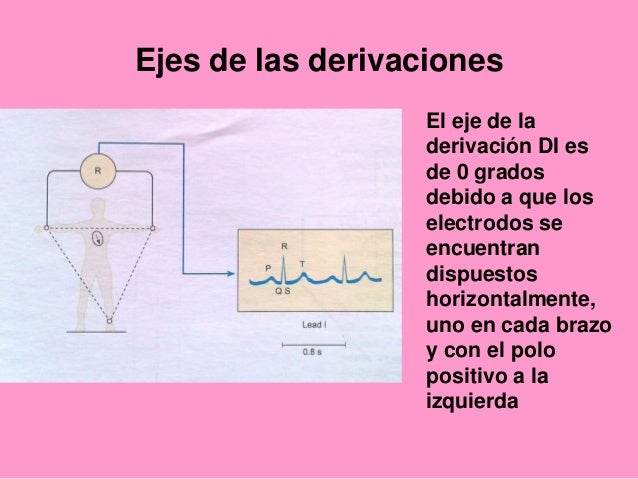

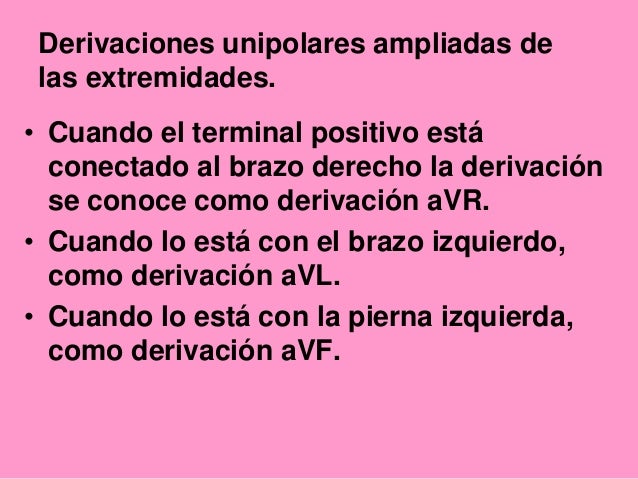

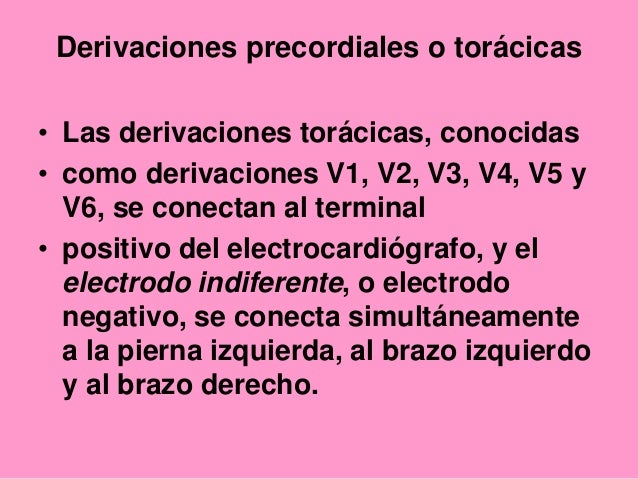

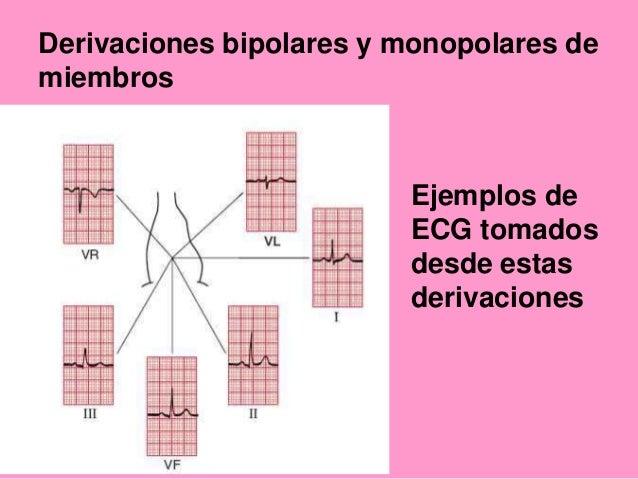

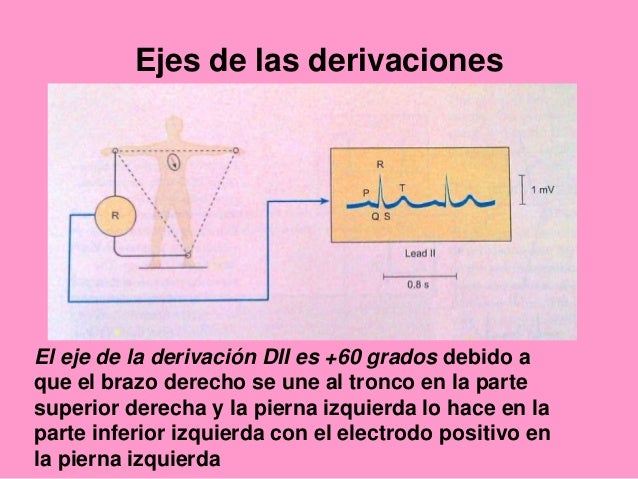

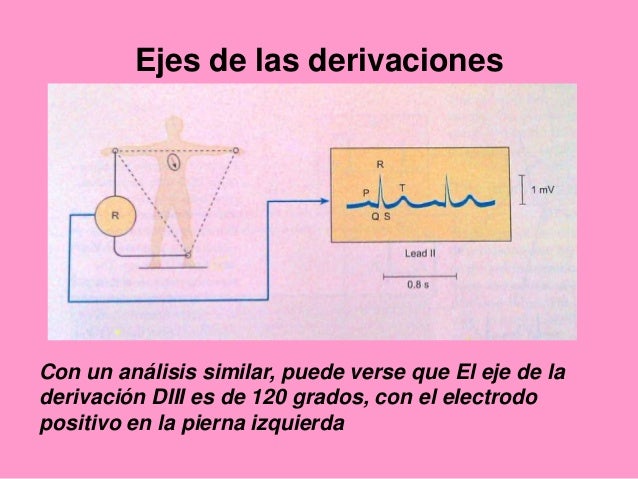

Derivaciones electrocardiográficas
